Сегодня с помощью современных систем видеонаблюдения можно обеспечить круглосуточное наблюдение и контроль за объектами и микрорайонами. Такие системы могут отличаться по функционалу и цене, но основная цель их использования остается прежней – непрерывно транслировать в реальном времени все, что происходит в контролируемом сегменте, и передавать все действия на цифровые носители (компьютер). Такие системы используются на заводах, складах, административных объектах, а также в квартирах, частных домах, магазинах и офисах. Они могут иметь различные уровни сложности и, таким образом, предлагать различные уровни контроля и безопасности.
Как правило, качественная система видеонаблюдения предполагает создание профессионального проекта. Ввиду своей сложности и ответственности разработка проектов таких систем осуществляется только специалистами проектных организаций, обладающими специальной квалификацией и знаниями.
Зачем нужна система видеонаблюдения?
Система видеонаблюдения – это охранное устройство, используемое владельцами дома, участка или другого имущества для защиты своего имущества от преступников и злоумышленников. Во многих случаях установка качественного видеонаблюдения позволяет быстро выявить людей, пытающихся незаконно проникнуть на территорию охраняемого объекта. Также грамотно разработанный проект и установка оборудования повысят эффективность контроля и будут способствовать своевременному реагированию в случае возникновения проблемы. Например, в магазинах, кафе, офисах и предприятиях системы видеонаблюдения позволяют быстро выявлять мошенников и фиксировать хищения имущества, мошенничество и другие происшествия.
В то же время отмечается сложность таких систем, что в обязательном порядке предполагает их правильное проектирование. В противном случае будет нарушена надежность и функциональность всего видеонаблюдения. Грамотный подход к разработке проекта позволяет специалисту полностью учесть все характеристики объекта: его площадь и прилегающие территории, назначение здания, функции и схему электроснабжения, оборудование, от которого получена информация, которая попадает в архив внешнего наблюдения.
Методика проектирования системы видеонаблюдения
От качественно выполненного создания проекта зависит надежность и сохранность личного и общественного имущества систем видеонаблюдения. Кроме того, наличие проектной документации обеспечивает дополнительную защиту от претензий и необоснованных требований заказчика.
Проект системы видеонаблюдения выполняется в следующие этапы:
Содержание технического задания
При проектировании системы видеонаблюдения наиболее важными документами, определяющими способ монтажа, техническую комплектацию и условия эксплуатации, считаются технические задания. Состоят из следующих пунктов:
- Особенности здания/сооружения.
- Информация о типе системы.
- Детальный перечень работ.
- Алгоритм выполнения монтажных работ с указанием даты ввода комплекса в эксплуатацию.
- Перечень эксплуатационных требований.
После согласования условий оказания услуг с заказчиком работы выполняются сотрудниками специализированных компаний. Монтаж системы низкого давления осуществляется в соответствии с положениями, изложенными в ТЗ.
Что входит в проект системы видеонаблюдения:
Базовый пакет проектно-сметной документации, как правило, состоит из следующих разделов:
- Титульная страница - Отображает основную информацию о Заказчике, Организации-исполнителе и Объекте обслуживания.
- Ведомость проекта – это план, включающий все разделы и подпункты конфигурации.
- Описание, содержащее подробную информацию об объекте и перечень технических характеристик видеооборудования.
- Серия схем с указанием расположения камер и другой регистрирующей аппаратуры.
- Кабельный журнал с указанием длины и сечения проводов, используемых при прокладке их в сети.
- Таблица с указанием типов, маркировки и количества используемых устройств, материалов и других компонентов системы.
Основные правила установки систем видеонаблюдения:
Для того, чтобы система видеонаблюдения функционировала максимально надежно, важно не только подобрать качественные материалы и комплектующие, соответствующие техническим требованиям, но и правильно их установить. Ниже приведены основные правила, которых придерживаются специалисты.
- Сначала проложить линии передач кабелем РГ 6 или кабелем 59 типа (300-400м), либо же кабелем УПТ категории 5, 5е, 6 или 6А (400м).
- При длине кабеля более 100 метров необходимо установить видео усилитель и кабель коаксиального типа. Для кабелей UPT с витой парой активная пара передатчик-приемник используется независимо от длины линии.
- Для расстояний более 1 км рекомендуется использовать оптоволокно для обеспечения хорошей передачи видео.
- Устройства, ограничивающие паразитные помехи и фильтрующие сигналы, необходимы при прохождении ЛЭП рядом с электрическими сетями.
- Кабели связи, проходящие по воздуху, укладываются в специальный металлический рукав, также для них обеспечивается заземление. Ещё здесь используется металлический трос. Он также заземлен и не привязан в месте крепления к несущей опоре.
- Линии/устройства, подающие питание на видеооборудование, оснащены специальными сетевыми фильтрами для предотвращения выхода систем видеонаблюдения из строя при скачках напряжения.
- Оплетка заземляется в одной точке независимо от количества используемых кабелей.
- При использовании камеры в изолирующем корпусе устройство гальванически изолировано и заземлено.
- Сотрудники должны использовать осциллограф на любом этапе установки. Это устройство позволяет проверить уровень передаваемого видеосигнала. Также используется тестер – он должен определять возможные обрывы или замыкания в линии передачи.
Как избежать ошибок при установке систем видеонаблюдения?
В первую очередь, проектирование и монтаж систем видеонаблюдения как в жилых, так и в других охраняемых объектах требует оперативной и качественной работы, профессионально подготовленного персонала и всего необходимого для монтажа. Кроме того, сотрудники специализированных компаний, занимающихся прокладкой, монтажом и обслуживанием видео систем, не допускают ошибок, которые могут негативно сказаться на их работе.
Питание системы Обеспечение конечного качества видеосигнала при передаче является приоритетом в проектировании систем видеонаблюдения. Однако при этом нельзя забывать о восприимчивости электрических импульсов, передаваемых от источника постоянного тока к видеокамере. При больших расстояниях передачи, мощность может периодически падать. Поэтому важно учитывать, что камеры могут не работать, так как у них свои характеристики и требования к напряжению.
Также учитывается так называемая активная мощность, подающаяся к потребительским точкам, и предполагает полноценное обеспечение в питании камер видеонаблюдения, нагревательных элементов для термических кожухов, инфракрасной подсветки, приводов, позиционирующих РТZ устройства. Решить эту задачу можно несколькими способами:
- Установить кабель большего сечения.
- Использовать усилитель PoE для витой пары.
- Прокладка линии переменного тока на ближайшем расстоянии от точки потребления.
- Подключить питание сразу к распределительной коробке.
Выполнение монтажных работ Специалисты в области монтажа слаботочных систем не рекомендуют экономить на установке систем видеонаблюдения. В противном случае проблемы могут возникнуть позже при окончательном тестировании системы или при проведении ремонтных работ. Изначально следует использовать только качественные кабели и другие компоненты, даже на подготовительных этапах проекта.
Массовые испытания кабелей должны выполняться на специальном испытательном оборудовании и не могут выполняться самостоятельно. Мы рекомендуем протестировать расходные материалы несколько раз, прежде чем фиксировать кабель на большом расстоянии.
Кабели проложены с большой осторожностью. Важно избегать чрезмерного растяжения или изгиба кабеля.

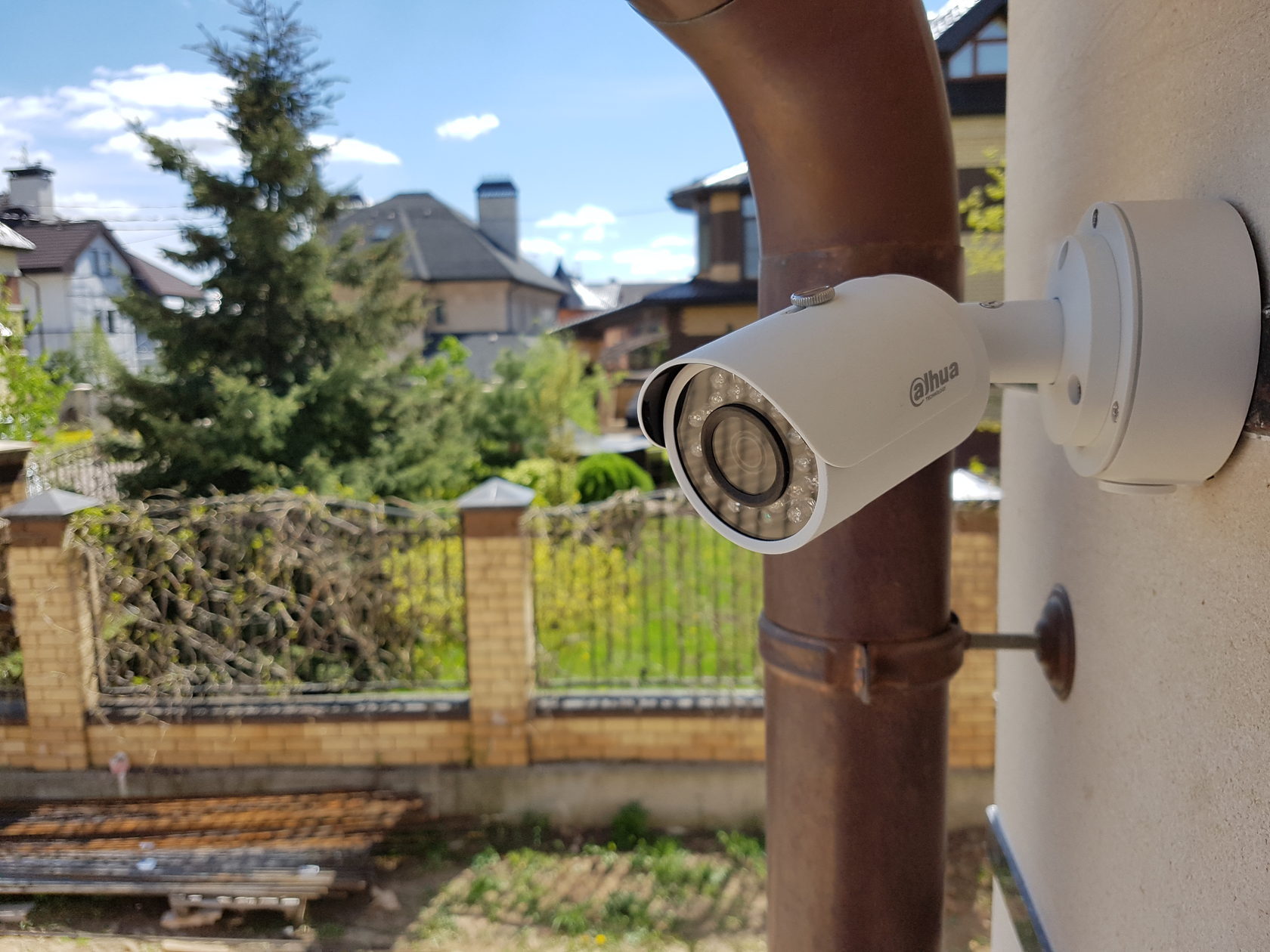

Монтаж видеокамеры Чтобы камера оставалась невредимой на протяжении эксплуатации, важно защитить ее корпус от вандализма следовательно-от агрессивных механических воздействий с целью сломать устройство. Для предотвращения таких возможностей оборудование видеонаблюдения, как правило, устанавливается в труднодоступных местах. Например, за защитными конструкциями, на возвышенностях или в недоступном для посторонних лиц месте.
Еще одним важным аспектом при выборе места для установки камеры является качество освещения. Потому что инфракрасная (ИК) подсветка видеокамеры активируется, когда света недостаточно. При наличии избыточного освещения, активируется функция подавления засветки и специальный программный фильтр. Стоимость таких устройств для видеонаблюдения обычно значительно превышает цену стандартных камер. Однако при постоянном их использовании в подобных условиях срок их активной эксплуатации существенно сокращается.
Ни при каких обстоятельствах не допускается установка и крепление аналоговой камеры к металлоконструкции, имеющей собственный контур заземления. В противном случае гальваническая связь между экранирующей оплеткой кабеля, передающего видеосигнал, и отрицательно заряженным корпусом камеры одновременно с передаваемым сигналом будет передавать на приемник большое количество помех.
Настройка камеры.Если камера работает в 24-часовом режиме и оснащена возможностью автоматического переключения в ночной черно-белый режим, устройство настраивается на оба режима. Если в комплект поставки вашего устройства видеонаблюдения входит ИК-подсветка, важно следить за тем, чтобы в непосредственной близости от камеры не было предметов, отражающих инфракрасное излучение.
