Наша организация выполняет все виды работ, которые касаются монтажа и запуска инженерного оборудования. В команде трудятся исключительно квалифицированные сотрудники. Они имеют большой опыт в установке, демонтаже и работе с электрощитами, которые используются в жилых зданиях или на промышленных предприятиях. На такие щиты возложены большие и важные функции. Они должны полностью соответствовать нормам безопасности.
Электрические щиты защищают от повышенных нагрузок, короткого замыкания, которое может произойти в сети. Современные модели имеют возможность автоматического реагирования на снижение качества тока, а также к такому электрооборудованию можно подключать другие устройства. Помимо этого, электрощиты обеспечивают безопасность человека и животных от поражения электричеством.
Специалисты нашей компании работают с разными типами распределительных щитов вне зависимости от их места установки (внутри или снаружи помещения). Это могут быть навесные и вмонтированные в стену или нишу электрощиты, отличающиеся материалами изготовления, конфигурацией и размерами. Несмотря на разновидности подобного оборудования, наши инженеры успешно справляются с задачами любой степени сложности, профессионально производят перемонтаж электрического щита.
Причины замены электрощита
В большинстве случаев электрические щиты подвергаются демонтажу при проведении капитального ремонта, модернизации электросети. Защитные автоматы со временем могут изнашиваться, что также является причиной их замены. В некоторых случаях происходит увеличение количества мощных потребителей. Это тоже вынуждает произвести демонтаж электрощитка.
Независимо от причины замены автомата, наша организация качественно проводит перемонтаж электрического щита, строго соблюдая правила безопасности. Это обусловлено тем, что в нашем распоряжении современные инструменты, приборы, с помощью которых электрики выполняют установку коробки электрического щитка любого типа, формы и габаритов. При этом клиент получает гарантии на замену щитов со стороны компании, что позволяет безотказно использовать электрооборудование на протяжении долгих лет.

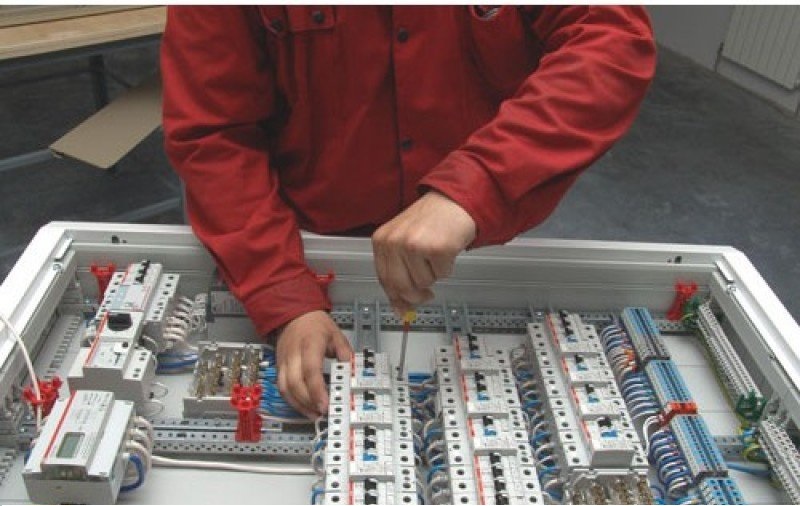

Как проводится перемонтаж электрического щита
Сложность осуществляемых работ зависит от некоторых факторов. Основным из них является состояние самого щита. Если старое устройство повредилось в результате возгорания, то это более сложная задача. В данной ситуации при возгорании выходит из строя линия электропроводки, подведенная к щитку. При поврежденных линиях проводки невозможно установить новый щит на место прежнего. Здесь монтаж нового распределительного щита должен проводиться вдоль канала, где проходят линии электропроводки квартиры.
Процесс замены щитка осуществляется при полном отключении электричества. С помощью специальных инструментов инженер удаляет старое оборудование, вскрывает штробу таким образом, чтобы длины проводников хватило для подключения к новому электрощиту. Если имеются обгоревшие проводники, их необходимо убрать. Данный метод можно применять в случае, когда все линии проходят в одной штробе.
При наличии нескольких линий проводки, которые были проложены в противоположном направлении, ситуация резко усложняется. В данном случае наш инженер использует способ наращивания проводников. С целью поддержания надежности проводки на протяжении долгих лет требуется обеспечить прочное контактное соединение. С этой задачей уверенно справляются наши электромонтажники. Они используют разные варианты соединения провода к линиям. Наиболее приемлемым способом считается пайка. Это связано с тем, что с течением длительного времени подобные контакты не теряют своих прочностных характеристик.
Что собой представляют электрощиты
Под электрическими щитами понимают коробки разных размеров, изготовленные на основе металла или прочного пластика. Выбор материала зависит от мощности, числа автоматических выключателей, назначения оборудования. В щит также входят дин-рейка - для крепежа автоматов, выход и место для расположения проводов. В продаже можно встретить металлические модели с покрытием из полимерного порошка и пластмассовые аналоги различных габаритов.
В зависимости от места установки, выбирается навесной либо встроенный вариант щита. Навесной ящик смотрится более презентабельно, закрывается крышкой на замок. Такая конструкция обеспечивает защиту от взломов, проникновения к выключателям. При установке щита стоит уделить должное внимание высоте крепления. Металлические модели имеют острые углы, что значительно повышает риски получения травм для человека. Поэтому такие коробки должны монтироваться на расстоянии, превышающем рост самого высокого члена семьи.
Пустой электрощит состоит из следующих частей:
- основания;
- крышки;
- дин-реек;
- защелок для крепления дин-реек;
- дверц.
На основании коробки крепится сам прибор, клеммные колодки, укладываются провода. Крышка находится под дверцей и защищает внутреннюю проводку от контакта. Здесь остаются доступными лишь рубильники. Автоматы могут быть одно-и двухполюсными, иметь толщину соответственно 1,2 и 2,4 см. Количество выключателей выбирается в зависимости от числа розеток, светильников, электрооборудования в доме. Учитывая все эти факторы, подбирается ящик соответствующих габаритов и формы.
Разработка схемы электрического щитка
Для схематического представления распределительного щита специалистами нашей компании решаются основные вопросы:
- Какое подобрать модульное устройство?
- В каком количестве взять автоматы?
- Нужно ли использовать в схеме УЗО и дифференциальные автоматы?
- В каком ценовом диапазоне должна быть стоимость оборудования?
Схемы могут отличаться числом рубильников, присутствием или отсутствием УЗО, видом коробки под устройство. Во многих жилых зданиях этажные щиты имеют вводный автомат и счетчик. При этом установленное новое оборудование должно соответствовать всем нормам ГОСТ, ПУЭ и др.
Согласно правилам, указанным в нормативных документах, нужно соблюдать следующие моменты:
- В квартирном электрощите необязательно наличие дверц.
- Стенки коробки щита должны выдерживать нагрузки до 0,7 Дж.
- Каждый рабочий, защитный нулевой проводники обязательно оборудуются отдельными зажимами.
- Соединительные провода не должны быть перемотанными изолентой, контактировать с оголенными участками корпуса коробки.
- Для путей и воздушных зазоров должно обеспечиваться минимальное пространство - больше 1.2 см.
- Наименьший показатель электрического сопротивления изоляции коробки в холодном состоянии начинается с 10 Мом.
С целью комфортного обслуживания либо замены любой детали щита должен обеспечиваться доступ.

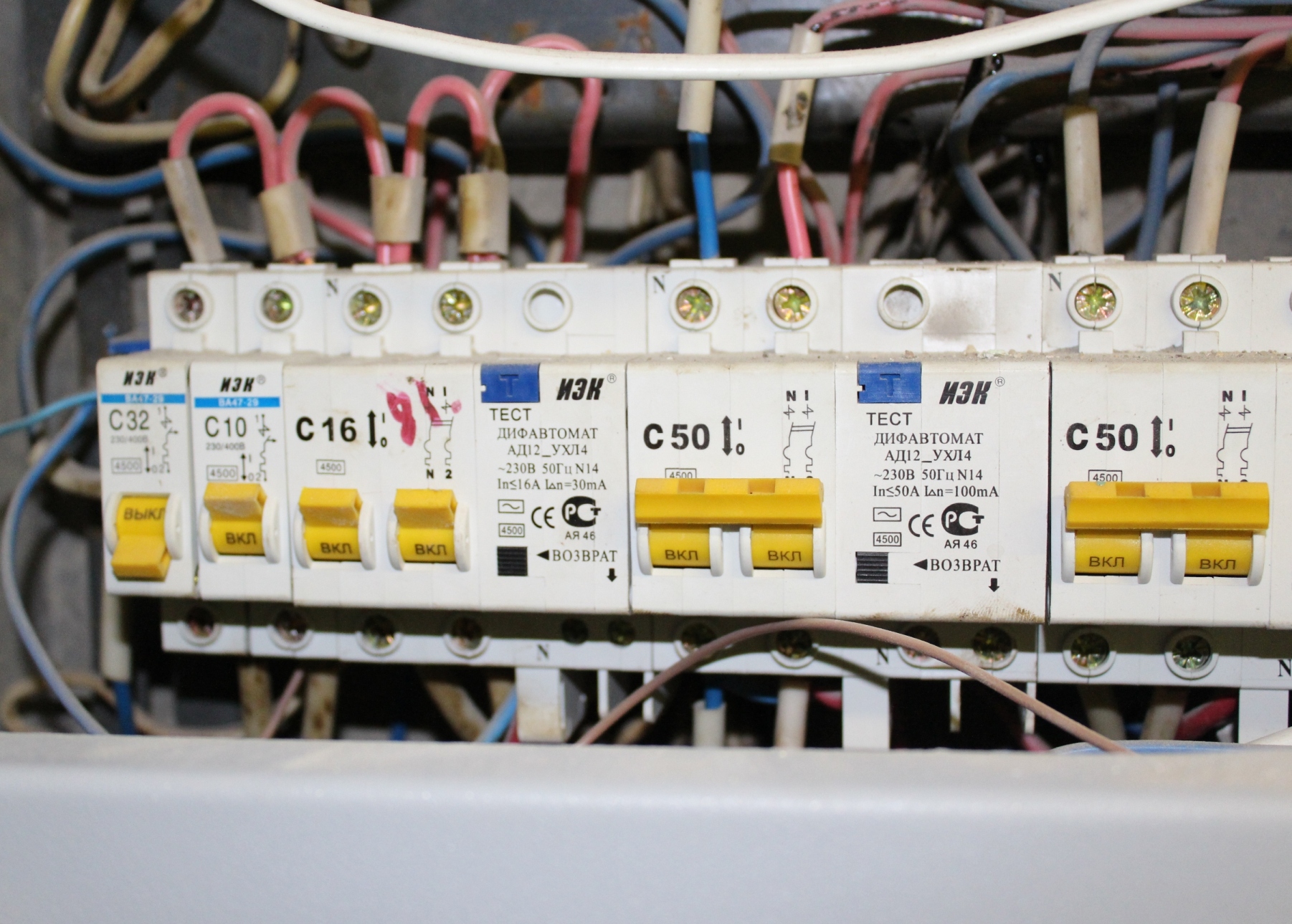

Нужно ли использование УЗО в электрощите
Данный прибор предохраняет от вероятности получения опасного для жизни электрического разряда. Если в проводке наблюдается незначительная нагрузка или короткое замыкание, то моментально включается обычный автомат. При небольших показателях такой автомат не должен среагировать. Если в электрическом щите отсутствует УЗО, то при контакте с таким устройством человек может оказаться в опасной для собственной жизни ситуации.
Как собрать и установить электрический щиток
Электрооборудование подобного вида имеет свои сложности и нюансы по сборке и монтажу. Здесь важны точные расчеты любых составляющих элементов и коммуникаций. Монтажные работы обязательно проводятся в чистом и сухом помещении. Эксперты нашей команды выполняют монтаж электрического щита в следующей последовательности:
- Производят монтаж коробки.
- Организуют ввод кабелей, проводов в корпус.
- Распределяют внутри щитка кабели.
- Сборку проводят предварительно на рамке.
- Завершают монтажные работы, после чего производят подключение групп потребителей сети.
- Проводят пусконаладочные действия.
На практике работать с навесными коробками гораздо проще, нежели с аналогами скрытого вида. Для скрытых моделей необходимо заранее убедиться в том, что стена, на которой будет установлен щиток, не является несущей. При этом есть вариант сделать нишу определенного размера.
Правила использования электрического щита
Данное электрооборудование требует к себе особого и регулярного обслуживания:
- Спустя 30 дней после работы нового электрощита необходимо поднять пластрон, подтянуть клеммы.
- В семье с маленькими детьми нужно подумать о необходимости закрытия электрического щитка на замок. При этом место хранения ключа от коробки с кабелями и проводами должны знать все взрослые члены данной семьи.
- Люди, проживающие в квартире, должны быть проинформированы о том, как поступать при реагировании защитных приборов.
- Каждый месяц надо проверять работоспособность всех автоматов и УЗО при отключенных потребителях электрической энергии.
Перемонтаж старого электрощитка на новый - трудоемкий и сложный процесс.
На приведенном ниже примере - окончательный этап ремонта. Проведены все отделочные работы. Электропроводка в данных помещениях не пригодна к безопасной эксплуатации. В некоторых случаях, возможно, переделать произведенные электромонтажные работы без серьезных нарушений в отделке.
Пример перемонтажа щита:
Перемонтаж произведен с учетом минимизации расходов заказчика - сохранена часть старых автоматов.
Почему производился перемонтаж электрощитового оборудования:
Использовано некачественное щитовое оборудование, кабельные линии не защищены от возгорания, уставки автоматов не соответствуют токовым нагрузкам, отсутствует дифференциальная защита (УЗО), занижено сечение проводов групповых сетей, многожильные провода не опаяны и не оконцованы в точке подключения, нарушено правило селективности вводного аппарата, явный «перекос фаз» (неравномерная межфазовая нагрузка) сокращает выделенную мощность, нарушена цветность проводников, использование провода марки ПВС для монтажа внутренней электропроводки категорически запрещено, слаботочные телесистемы запрещается коммутировать в электрощитах совместно с силовыми, отсутствует дополнительная система уравнивания потенциалов, отсутствует схема отходящих линий.
Проделанная работа:
Произведен расчет нагрузок, в соответствии с которым выбраны уставки автоматов защиты, Рассчитана и добавлена дифференциальная защита. По новой схеме электроснабжения возможно максимальное использование выделенных мощностей. Одновременное использование мощных потребителей не влечет за собой отключение автоматической защиты. В местах соединений, гибкие провода опресованы и опаяны. Разводка проводов в электрощите произведена аккуратно.
При профессиональном электромонтаже подобных переделок не потребовалось бы.
